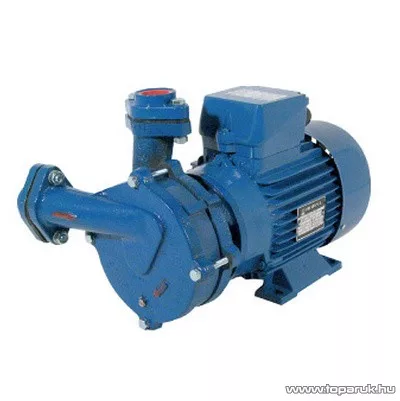

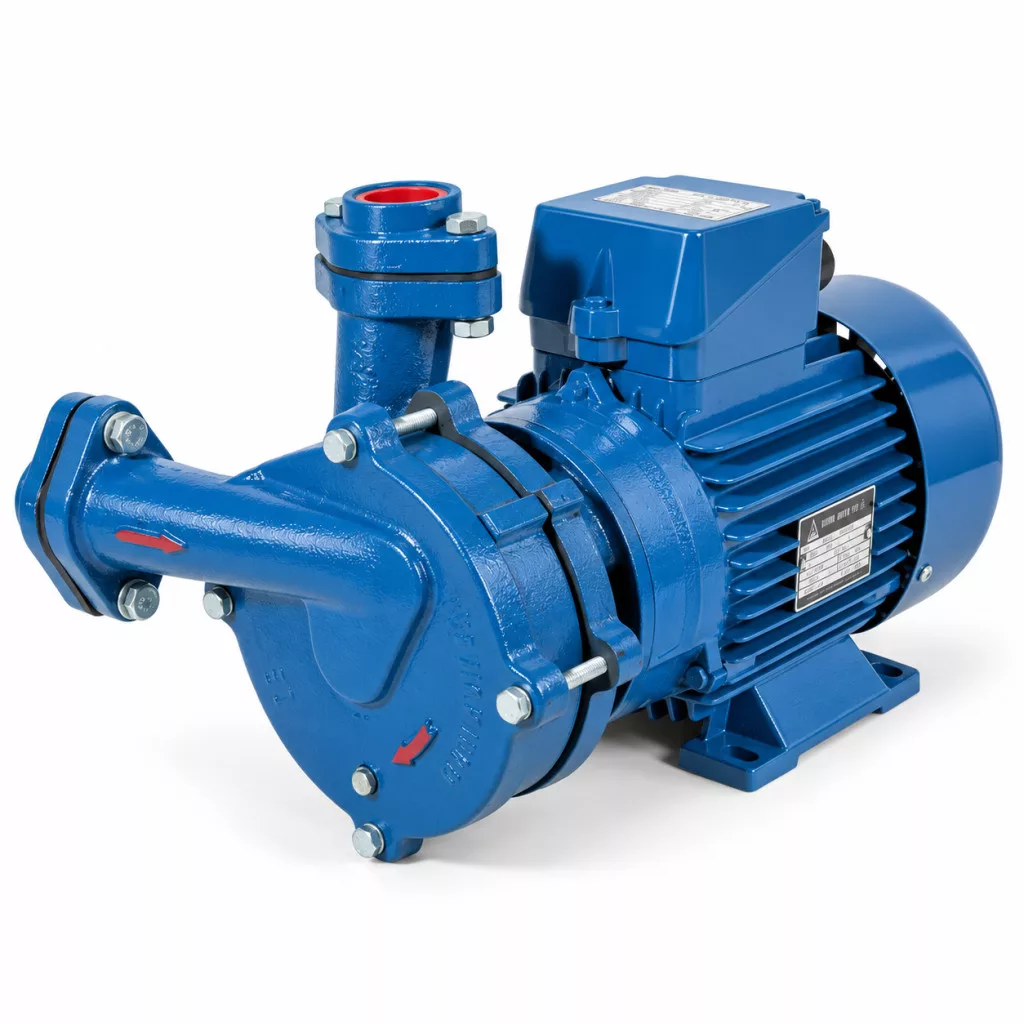

Elpumps CP 1504 Centrifugál szivattyú, 2000 W (agresszív folyadékhoz)

Az Elpumps CP 1504 centrifugál szivattyú nagy teljesítményű, háromfázisú felszíni szivattyú olyan vízellátási, öntözési és nyomásfokozási feladatokhoz, ahol fontos a nagy emelőmagasság, a stabil vízszállítás és a robusztus felépítés. A 2000 W-os, 400 V / 50 Hz háromfázisú villanymotor maximálisan akár 65 liter/perc folyadékszállításra és 55 méteres emelőmagasságra képes.

A CP 1504 masszív öntöttvas szivattyúházzal, fém járókerékkel, rozsdamentes acél tengellyel és kerámia-grafit csúszógyűrűs tengelytömítéssel készül. Kialakítása miatt jó választás lehet családi házak, kertek, hétvégi házak és nagyobb vízellátó rendszerek számára, amennyiben rendelkezésre áll megfelelő 400 V-os háromfázisú elektromos hálózat.

A típus különösen érdekes lehet azok számára is, akik régebbi IMI, Ikladi, Bajai vagy BP centrifugál szivattyú helyett keresnek korszerű, nagy teljesítményű alternatívát.

Háromfázisú 400 V-os kivitel

A CP 1504 egyik legfontosabb tulajdonsága a 400 V / 50 Hz háromfázisú motor. Ez különbözteti meg a hasonló teljesítményű, egyfázisú CP 207 változattól.

A háromfázisú motor különösen előnyös lehet olyan ingatlanoknál, műhelyeknél, gazdaságoknál vagy régebbi vízellátó rendszereknél, ahol már rendelkezésre áll háromfázisú hálózat, és rendszeres szivattyúüzemre van szükség.

Fontos: a készülék 230 V-os hagyományos egyfázisú hálózatról közvetlenül nem üzemeltethető. A háromfázisú elektromos bekötést és a megfelelő motorvédelmet célszerű szakképzett villanyszerelőre bízni.

2000 W teljesítmény

A szivattyút 2000 W névleges teljesítményű motor hajtja. A nagy teljesítmény lehetővé teszi, hogy megfelelő rendszerben jelentős vízmennyiséget továbbítson, illetve nagyobb emelőmagasság esetén is használható nyomást biztosítson.

Ez különösen fontos hosszabb csővezetékeknél, nagyobb szintkülönbségnél vagy olyan öntözőrendszernél, ahol a locsolófejek működéséhez megfelelő hálózati nyomás szükséges.

Akár 65 liter/perc vízszállítás

A CP 1504 maximális szállítási teljesítménye 65 liter/perc, amely elméleti maximumként körülbelül 3900 liter/óra vízmennyiségnek felel meg.

A tényleges vízszállítás függ a szívómagasságtól, az emelőmagasságtól, a csővezeték hosszától és átmérőjétől, valamint a rendszerben található könyökök, szelepek, szűrők és egyéb szerelvények ellenállásától.

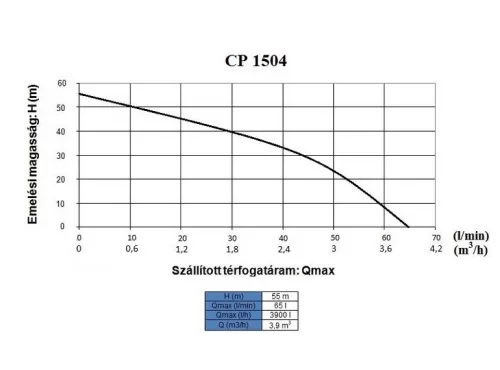

A maximális 65 l/perc vízszállítás és az 55 méteres maximális emelőmagasság nem egyidejű üzemi érték: az emelőmagasság növekedésével a ténylegesen szállított vízmennyiség csökken.

Maximum 55 méteres emelőmagasság

A szivattyú maximális emelőmagassága 55 méter, amely hozzávetőleg 5,5 bar maximálisan létrehozható nyomásnak felel meg.

A nagy emelőmagasság miatt a CP 1504 olyan rendszerekben is használható lehet, ahol a vizet magasabb pontra kell továbbítani, illetve ahol a felhasználási helyen jelentősebb nyomásra van szükség.

Maximum 7 méteres szívómagasság

A szivattyú megengedett maximális szívómagassága 7 méter.

Ez felszíni szivattyúnál azt jelenti, hogy megfelelően kialakított és teljesen légtömör szívóvezetékkel víztárolóból, ciszternából vagy megfelelő kútból is képes lehet a víz felszívására.

A 7 méteres érték maximális adat. A gyakorlatban a vízszint, a csővezeték hossza, átmérője, a víz hőmérséklete és a szívóoldali szerelvények is csökkenthetik a tényleges szívómagasságot.

Kerti öntözéshez és locsolórendszerekhez

A nagy vízszállítás és emelőmagasság miatt az Elpumps CP 1504 jól használható kerti öntözőrendszerek, locsolófejek és tömlős öntözés vízellátására.

Megfelelően méretezett csőhálózat esetén nagyobb kert, gyümölcsös vagy több öntözési kör vízellátásában is szerepet kaphat.

Az öntözőrendszer tervezésénél mindig figyelembe kell venni a locsolófejek szükséges vízmennyiségét és nyomását, valamint a csővezetékben fellépő nyomásveszteséget.

Házi vízellátó és hidrofor rendszerhez

Megfelelő nyomástartállyal, nyomáskapcsolóval, visszacsapó szeleppel és egyéb szerelvényekkel a CP 1504 házi vízellátó vagy hidrofor rendszer részeként is használható.

Ilyen rendszerben a szivattyú biztosítja a szükséges vízszállítást és nyomást, a nyomástartály pedig csökkenti a gyakori ki- és bekapcsolások számát.

Nyomásfokozási feladatokhoz is használható

Megfelelően kialakított rendszerben a CP 1504 nyomásfokozási feladatokra is alkalmazható.

Nyomás alatt álló rendszerbe történő beépítésnél azonban mindig figyelembe kell venni a bemeneti nyomást, a szivattyú által létrehozott nyomást, valamint a rendszer valamennyi alkatrészének megengedett üzemi nyomását.

A régi IMI, Ikladi, Bajai és BP szivattyúk modern alternatívája

Magyarországon még ma is sok régi vízellátó és öntözőrendszer üzemel klasszikus IMI, Ikladi, Bajai vagy BP szivattyúval.

Az Elpumps CP sorozatot több hazai szivattyús szaküzlet ezeknek a jól ismert régi centrifugál szivattyúknak a korszerű alternatívájaként kínálja.

Csere előtt természetesen mindig ellenőrizni kell a meglévő rendszer csatlakozási méreteit, elektromos hálózatát, szükséges emelőmagasságát és vízszállítását.

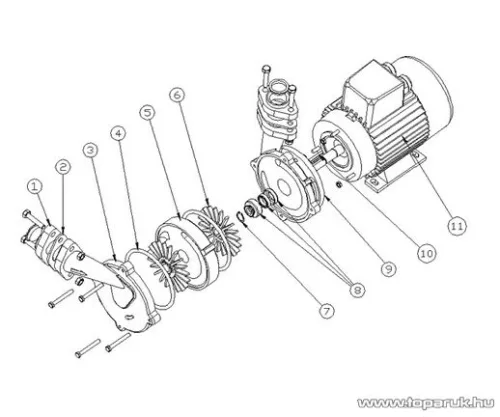

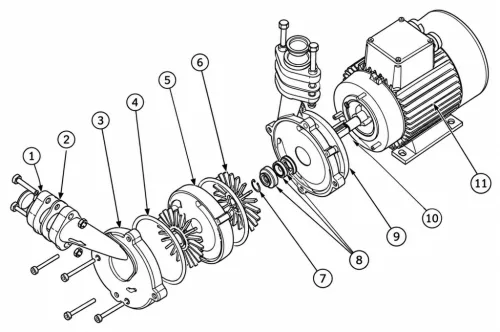

Masszív öntöttvas szivattyúház

A szivattyú hidraulikus része öntöttvas házba került, amely nagy mechanikai szilárdságú és tartós konstrukciót eredményez.

A körülbelül 18 kg-os tömeg is jól mutatja, hogy nem könnyű műanyag kerti szivattyúról, hanem hagyományos, robusztus felépítésű centrifugál szivattyúról van szó.

Fém járókerék

A CP 1504 rézötvözetből készült fém járókerékkel rendelkezik.

A fém járókerék stabil és tartós megoldást kínál rendszeres vízellátási és öntözési feladatokhoz.

Rozsdamentes acél motortengely

A motor tengelye rozsdamentes acélból készül, amely megfelelő mechanikai szilárdságot és korrózióállóságot biztosít a szivattyú kialakításában.

Kerámia-grafit csúszógyűrűs tengelytömítés

A motor és a hidraulikus rész között kerámia-grafit alapú csúszógyűrűs tengelytömítés található.

A tengelytömítés a centrifugál szivattyúk egyik legfontosabb kopóalkatrésze, ezért a megfelelő kenés és a szárazonfutás elkerülése különösen fontos.

1"-os szívó- és nyomócsatlakozás

A készülék 1"-os szívó- és nyomóoldali csatlakozással rendelkezik, így szabványos vízgépészeti szerelvényekkel építhető be a rendszerbe.

A megfelelő csőátmérő különösen fontos a teljesítmény kihasználásához. Indokolatlanul szűk, hosszú vagy sok könyököt tartalmazó csővezeték jelentősen csökkentheti a tényleges vízszállítást.

2800–2850 fordulat/perc motorfordulat

A háromfázisú villanymotor fordulatszáma körülbelül 2800–2850 fordulat/perc, ami a hagyományos hálózati centrifugál szivattyúk tipikus üzemi fordulatszám-tartománya.

Mire használható?

• kerti öntözéshez
• locsolórendszer vízellátásához
• ásott kútból történő vízellátáshoz megfelelő telepítés esetén
• ciszternából és víztartályból történő vízszállításhoz
• háztartási használati víz továbbításához
• házi vízellátó rendszerhez
• hidrofor rendszer kialakításához
• nyomásfokozáshoz megfelelő rendszerben
• régi IMI, Ikladi, Bajai vagy BP centrifugál szivattyú kiváltásához
• nagyobb vízigényű kerti és háztartási feladatokhoz

Kinek ajánljuk?

Az Elpumps CP 1504 azoknak lehet különösen jó választás, akik rendelkeznek 400 V-os háromfázisú hálózattal, és nagy teljesítményű, masszív felszíni centrifugál szivattyút keresnek.

Ajánlható nagyobb kertek, családi házak, hétvégi házak vagy olyan régebbi vízellátó rendszerek számára, ahol korábban hasonló kialakítású IMI, Ikladi vagy Bajai szivattyú üzemelt.

Különösen előnyös lehet akkor, ha a rendszer nagyobb emelőmagasságot és megfelelő üzemi nyomást igényel, és a 230 V-os kisebb kerti szivattyúk teljesítménye már nem elegendő.

Telepítési tanácsok

A szivattyút stabil, megfelelően szellőző és nedvességtől védett helyre célszerű telepíteni.

A szívóvezetéknek teljesen légtömörnek kell lennie. Már kis mennyiségű beszívott levegő is jelentősen ronthatja a szivattyú szívóképességét és vízszállítását.

A szívócső végén megfelelő lábszelep vagy visszacsapó szelep alkalmazása javasolt, hogy a vízoszlop a szivattyú leállása után ne ürüljön vissza.

Üzembe helyezés előtt a szivattyúházat és szükség szerint a szívóvezetéket vízzel fel kell tölteni és légteleníteni kell.

Soha ne járassa szárazon

A centrifugál szivattyút víz nélkül, szárazon járatni nem szabad. A folyadék hiánya rövid idő alatt károsíthatja a tengelytömítést és a hidraulikus egységet.

Ha fennáll annak lehetősége, hogy a vízforrás időszakosan kifogy, érdemes megfelelő szárazonfutás elleni védelemmel kiegészíteni a rendszert.

Háromfázisú motor bekötése

A CP 1504 400 V-os háromfázisú elektromos készülék, ezért a bekötést megfelelő szakértelemmel rendelkező villanyszerelőre kell bízni.

A telepítésnél megfelelő túláram-, motor- és érintésvédelemről kell gondoskodni. Üzembe helyezéskor a motor megfelelő forgásirányát is ellenőrizni kell.

Téli tárolás és fagyvédelem

Fagyveszélyes időszak előtt a szivattyút és a kapcsolódó csőhálózatot teljesen vízteleníteni kell, amennyiben a rendszer nincs fagymentes helyen.

A szivattyúházban megfagyó víz térfogata megnő, ami az öntöttvas ház vagy a szerelvények megrepedését okozhatja.

Milyen folyadékhoz használható?

A CP 1504 elsősorban tiszta víz és megfelelő, nem gyúlékony folyadékok szállítására használható.

Vegyszeres, sós vagy más agresszív közeg alkalmazása előtt minden esetben ellenőrizni kell a folyadék és a szivattyú öntöttvas, rézötvözet, rozsdamentes acél és tömítőanyag alkatrészeinek kémiai kompatibilitását.

Gyúlékony, robbanásveszélyes vagy a szivattyú anyagait megtámadó folyadékhoz nem használható.

Rendeltetésszerű használat

Az Elpumps CP 1504 felszíni centrifugál szivattyú háztartási vízellátási, locsolási és öntözési feladatokra készült.

A termék kereskedelmi adatlapjai háztartási felhasználású szivattyúként határozzák meg. Telepítését és üzemeltetését a szivattyú és az elektromos rendszer műszaki követelményeinek megfelelően kell elvégezni.

Főbb jellemzők

• háromfázisú 400 V-os kivitel
• 2000 W motorteljesítmény
• max. 65 l/perc folyadékszállítás
• max. kb. 3900 l/óra
• max. 55 m emelőmagasság
• max. 7 m szívómagasság
• max. 5,5 bar létrehozható nyomás
• 1"-os szívó- és nyomócsatlakozás
• masszív öntöttvas szivattyúház
• fém, rézötvözet járókerék
• rozsdamentes acél motortengely
• kerámia-grafit-NBR csúszógyűrűs tengelytömítés
• kb. 2800–2850 fordulat/perc
• max. 35 °C folyadékhőmérséklet
• háztartási vízellátáshoz és öntözéshez
• hidrofor és nyomásfokozó rendszerhez megfelelő kialakítással
• IMI / Ikladi / Bajai / BP szivattyúk alternatívájaként is ismert
• robosztus, kb. 18 kg-os kivitel

Specifikációk

• Márka: Elpumps
• Modell: CP 1504
• Terméktípus: felszíni centrifugál szivattyú
• Motor: háromfázisú
• Tápfeszültség: 400 V / 50 Hz
• Motor teljesítménye: 2000 W / 2 kW
• Max. folyadékszállítás: 65 l/perc
• Max. elméleti óránkénti vízszállítás: kb. 3900 l/óra
• Max. emelőmagasság: 55 m
• Max. szívómagasság: 7 m
• Max. létrehozható nyomás: 5,5 bar
• Szívóoldali csatlakozás: 1"
• Nyomóoldali csatlakozás: 1"
• Szivattyúház: öntöttvas
• Járókerék: rézötvözet
• Motortengely: rozsdamentes acél
• Tengelytömítés: kerámia / grafit / NBR csúszógyűrűs tömítés
• Fordulatszám: kb. 2800–2850 fordulat/perc
• Max. folyadékhőmérséklet: 35 °C
• Szigetelési osztály: F
• Tömeg: kb. 18 kg
• Felhasználás: háztartási vízellátás, öntözés, locsolás

A csomag tartalma

• 1 db Elpumps CP 1504 400 V háromfázisú centrifugál szivattyú

Fontos! A CP 1504 háromfázisú, 400 V-os kivitel. Vásárlás előtt ellenőrizze, hogy a telepítés helyén rendelkezésre áll-e megfelelő háromfázisú hálózat és a szükséges elektromos védelem.
