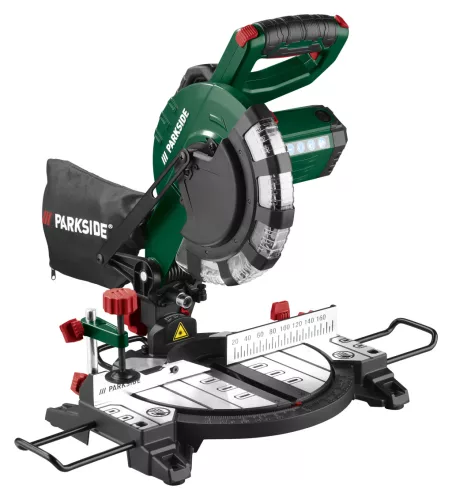

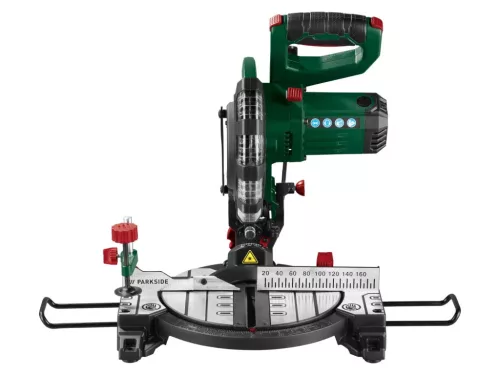

ParkSide PKS 1500 C4 Elektromos bütüző és gérvágó fűrész, fejező és csapfűrész, lézeres célzóval, 1500 W

A ParkSide PKS 1500 C4 bütüző- és gérvágó fűrész praktikus műhelygép faanyagok, lécek, deszkák, burkolatok, szegélylécek, profilok és megfelelő műanyag munkadarabok pontos méretre vágásához. A stabil forgóasztal, a dönthető fűrészfej, a munkadarab-befogó, az oldalsó támaszok és a lézeres vágásvezetés együtt gyors és jól ismételhető egyenes, gér- és kettős gérvágásokat tesz lehetővé.

A gép 1500 W S6 / 25% maximális teljesítménnyel, 4900 fordulat/perc üresjárati fordulatszámmal és 210 mm átmérőjű, 48 fogú keményfém fűrészlappal dolgozik. 90°-os vágásnál akár 120 × 60 mm, 45°-os gérvágásnál akár 80 × 60 mm, kettős 45°-os gérvágásnál pedig akár 80 × 35 mm keresztmetszetű munkadarabok vághatók.

A kompakt kialakítás ellenére a PKS 1500 C4 sok beállítási lehetőséget kínál: a forgóasztal balra és jobbra 45°-ig állítható, a fűrészfej pedig balra 45°-ig dönthető. A fokozatmentesen állítható vágásmélység-korlátozás segítségével akár hornyok készítésére is használható.

Pontos méretre vágás egy mozdulattal

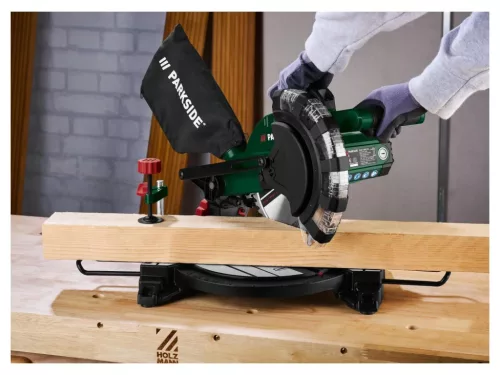

A gérvágó egyik legnagyobb előnye, hogy a munkadarabot stabilan az ütközősínhez és az asztalhoz lehet rögzíteni, majd a fűrészfejet kontrolláltan lefelé vezetve gyorsan elkészíthető a kívánt vágás.

Ez különösen jól jön olyan munkáknál, ahol több lécet, deszkát vagy profilt kell azonos hosszúságra vagy azonos szögben levágni. A megfelelően beállított ütközők és skálák jelentősen gyorsítják az ismétlődő munkát.

1500 W maximális teljesítmény

A gép 1200 W S1 folyamatos névleges teljesítménnyel és 1500 W S6 / 25% időszakos teljesítménnyel rendelkezik.

Az S1 érték azt jelenti, hogy a készülék ezen a teljesítményszinten folyamatosan üzemeltethető. Az S6 / 25% üzemmód periodikus terhelést jelent: a gyártó 10 perces működési ciklust és 25%-os relatív bekapcsolási időt ad meg.

A motor üresjárati fordulatszáma 4900 fordulat/perc, ami gyors és tiszta vágást tesz lehetővé megfelelően megválasztott fűrészlappal.

210 mm-es, 48 fogú keményfém fűrészlap

A készülék gyárilag Ø 210 mm-es, 48 fogú keményfém fűrészlappal érkezik. A 48 fogas kialakítás különösen jól használható olyan munkáknál, ahol nemcsak a gyors vágás, hanem a rendezettebb, finomabb vágási felület is fontos.

A fűrészlap furatátmérője 30 mm, vastagsága 2,6 mm. A gyári fűrészlap fa megmunkálására készült.

Akár 120 × 60 mm-es vágási kapacitás

A ParkSide PKS 1500 C4 különböző szögbeállítások mellett az alábbi maximális vágási méreteket biztosítja:

• 90°-os egyenes vágás: max. 120 × 60 mm
• 45°-os gérvágás: max. 80 × 60 mm
• 45° + 45° kettős gérvágás: max. 80 × 35 mm

Ez a kapacitás jól használható lécekhez, szegélyekhez, kisebb gerendákhoz, deszkákhoz, burkolati elemekhez és más hasonló méretű fa munkadarabokhoz.

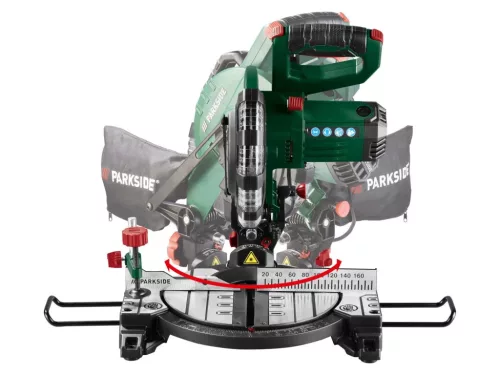

Forgóasztal -45° és +45° között

A forgóasztal balra és jobbra 45°-ig állítható, így egyszerűen készíthetők pontos szögvágások például szegélylécek, keretek és különféle fa profilok illesztéséhez.

A gyakran használt szögekhez előre kialakított rögzítési pontok tartoznak:

• 0°
• 5°
• 10°
• 15°
• 22,5°
• 31,6°
• 40°
• 45°

A köztes szögek is beállíthatók, így nem kizárólag az előre rögzített pozíciók használhatók.

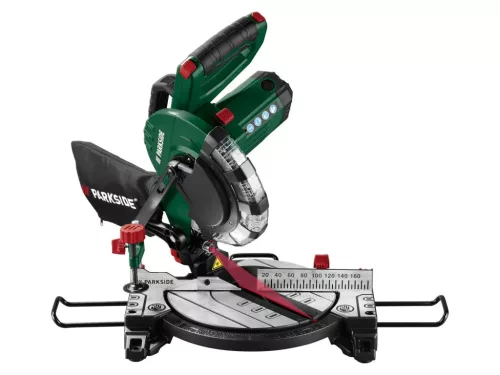

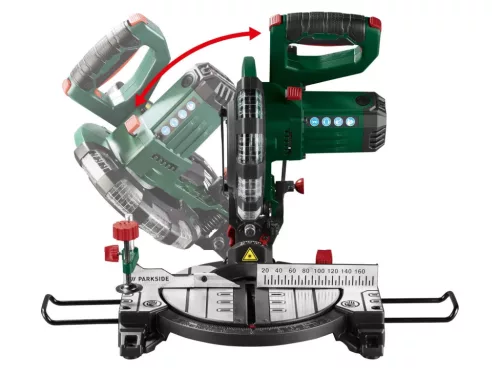

0–45° között dönthető fűrészfej

A fűrészfej bal oldalra 0 és 45° között dönthető. Ez lehetővé teszi a ferde vágások és a forgóasztal szögbeállításával kombinálva a kettős gérvágások elkészítését.

Ez kifejezetten hasznos lehet keretek, díszlécek, szegélylécek, stukkóprofilok és más sarokillesztést igénylő elemek kialakításánál.

Kettős gérvágás bonyolultabb illesztésekhez

A forgóasztal és a dönthető fűrészfej kombinálásával kettős gérvágások is készíthetők. Ilyenkor egyszerre változik a munkadarabhoz viszonyított vízszintes és függőleges vágási szög.

Ez olyan munkáknál előnyös, ahol az egyszerű 45°-os sarokvágás már nem elegendő, például profilozott szegélyek, stukkódíszek vagy összetettebb keretek készítésekor.

31,6° / 33,9° beállítás profilokhoz

A használati útmutató külön kitér a 31,6°-os forgóasztal és 33,9°-os fűrészfej-dőlés kombinációjára. Ez a beállítás egyenlő szárú háromszög-profilok és például stukkószegélyek gérvágásánál lehet különösen hasznos.

Ez már olyan lehetőség, amely a gépet nemcsak egyszerű darabolásra, hanem igényesebb belsőépítészeti és dekorációs munkákra is alkalmassá teszi.

Lézeres vágásvezetés

A beépített 2. osztályú lézer jól látható vonalat vetít a munkadarabra, amely megmutatja a tervezett vágás helyét.

Ez megkönnyíti a korábban felrajzolt jelöléshez való igazítást és gyorsabbá teszi az ismétlődő méretre vágásokat.

A lézer szükség esetén utánállítható, és külön kapcsolóval be- vagy kikapcsolható. Működéséhez 2 db AAA elem szükséges, amelyek a csomag részét képezik.

Munkadarab-befogó a stabil és pontos vágáshoz

A mellékelt munkadarab-befogó segítségével a vágandó anyag stabilan rögzíthető a fűrészasztalon.

Ez nemcsak a vágási pontosságot javítja, hanem lényeges biztonsági elem is: a munkadarab nem tud könnyen elmozdulni vagy elfordulni a forgó fűrészlap érintésekor.

A befogó magassága az adott munkadarabhoz igazítható.

Két oldalsó munkadarab-támasztó

A két oldalra felszerelhető munkadarab-támaszok hosszabb lécek és deszkák megtámasztását segítik.

Ez különösen fontos hosszú anyagoknál, mert a munkadarab kevésbé billen vagy lóg le az asztal széléről, így könnyebben tartható megfelelő helyzetben a vágás során.

Állítható vágásmélység – hornyok készítéséhez is

A gép fokozatmentesen állítható vágásmélység-korlátozással is rendelkezik. Ennek segítségével a fűrészfej lefelé történő mozgása egy előre beállított mélységnél megállítható.

Ez lehetőséget ad arra, hogy a munkadarabot ne mindig teljes vastagságában vágja át, hanem például horony vagy részleges bevágás készüljön.

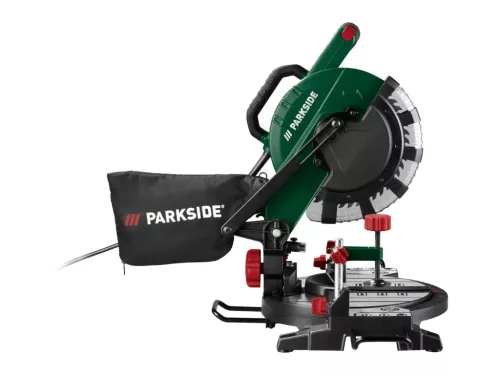

Forgácsfelfogó zsák és külső porelszívás

A csomagban található forgácsfelfogó zsák közvetlenül a gép porelvezető nyílására szerelhető, és segít felfogni a fűrészelés során keletkező forgács egy részét.

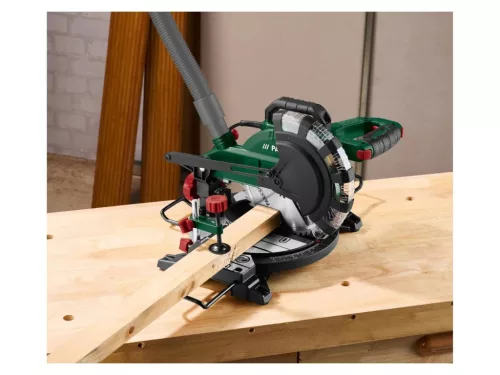

A csatlakozó külső porelszívó rendszerhez is használható. Nagyobb mennyiségű fűrészelésnél megfelelő műhelyporszívó vagy elszívórendszer alkalmazása tisztább munkaterületet és kevesebb szálló port eredményezhet.

Stabilan munkapadra rögzíthető

A fűrész kialakítása lehetővé teszi a munkapadra, gépállványra vagy más stabil alapra történő rögzítést.

A fix rögzítés különösen ajánlott rendszeres használatnál, mert növeli a gép stabilitását és pontosabb munkavégzést tesz lehetővé. A rögzítéshez szükséges csavarok nem tartoznak a csomaghoz.

Kompakt kialakítás, szállítási fogantyúval

Használat után a fűrészfej alsó helyzetben a biztosító csapszeggel rögzíthető. Így a gép kompaktabb és könnyebben mozgatható.

A beépített szállítási fogantyú megkönnyíti a műhelyen belüli mozgatást vagy a gép elpakolását.

Mire használható?

• lécek pontos méretre vágására
• deszkák keresztirányú darabolására
• szegélylécek gérvágására
• kép- és egyéb keretek készítésére
• burkolati elemek szabására
• fa profilok és díszlécek vágására
• 0–45° közötti ferde vágásokhoz
• -45° és +45° közötti szögvágásokhoz
• kettős gérvágásokhoz
• hornyok és részleges bevágások készítésére
• megfelelő műanyag munkadarabok vágására megfelelő fűrészlappal
• barkács-, felújítási és belsőépítészeti munkákhoz

Kinek ajánljuk?

A ParkSide PKS 1500 C4 jó választás azoknak, akik rendszeresen dolgoznak lécekkel, deszkákkal, burkolatokkal vagy fa profilokkal, és kézi fűrészelés helyett gyorsabb, pontosabban ismételhető vágásokat szeretnének.

Különösen jól jöhet laminált vagy fa szegélylécek szerelésénél, keretek készítésénél, burkolási és felújítási munkáknál, valamint minden olyan projektnél, ahol sok, azonos hosszúságú vagy pontos szögben vágott elemre van szükség.

Kompakt mérete miatt olyan otthoni műhelyben is elférhet, ahol nincs hely nagyobb, kihúzható sínes gérvágó fűrésznek, miközben a 120 × 60 mm-es maximális egyenes vágási kapacitás számos hétköznapi barkácsfeladathoz elegendő.

Rendeltetésszerű használat

A gyártói használati útmutató szerint a készülék fa és megfelelő műanyag munkadarabok vágására használható a gép mérethatárain belül.

A gép nem alkalmas tűzifa darabolására. A mellékelt fűrészlap kizárólag fa fűrészelésére szolgál.

Daraboló- vagy csiszolókorong használata tilos, és csak az adott anyaghoz és a gép műszaki követelményeihez megfelelő fűrészlap használható.

A készüléket nem kisipari, kéziipari vagy folyamatos ipari használatra tervezték, hanem otthoni és barkácscélú munkavégzésre.

Fontos használati tanácsok

Vágás előtt mindig rögzítse megfelelően a munkadarabot, és ellenőrizze, hogy az stabilan felfekszik-e az asztalon és az ütközősínen. A munkadarabban ne legyen szög, csavar vagy más idegen tárgy.

A motor bekapcsolása után várja meg, amíg a fűrészlap eléri teljes fordulatszámát, és csak ezután kezdje meg a vágást.

Hosszabb munkadarabokat mindkét oldalon megfelelően támasszon alá. A munkadarabot ne vágja szabad kézzel, hanem használja a mellékelt befogót és az ütközősínt.

A fűrészfejet egyenletesen, mérsékelt nyomással vezesse a munkadarabon keresztül. A túlzott erő nem gyorsítja megfelelően a munkát, viszont ronthatja a vágás minőségét és gyorsíthatja a fűrészlap kopását.

Fontos biztonsági tudnivalók

Használat közben viseljen megfelelő védőszemüveget és hallásvédőt, porképződés esetén pedig légzésvédő maszkot is.

A kezét tartsa biztonságos távolságban a forgó fűrészlaptól. A gyártó legalább 100 mm távolságot ír elő a fűrészlap mindkét oldalától.

A lézersugárba közvetlenül belenézni tilos, és a lézert nem szabad személyekre, állatokra vagy erősen tükröző felületekre irányítani.

Fűrészlapcsere, beállítás, tisztítás vagy karbantartás előtt mindig húzza ki a hálózati csatlakozót és várja meg, amíg minden mozgó alkatrész teljesen megáll.

Főbb jellemzők

• 1500 W S6 / 25% maximális teljesítmény
• 1200 W S1 folyamatos teljesítmény
• 4900 fordulat/perc
• Ø 210 mm, 48 fogú keményfém fűrészlap
• max. 120 × 60 mm vágási kapacitás 90°-nál
• max. 80 × 60 mm vágási kapacitás 45°-nál
• max. 80 × 35 mm kettős 45°-os gérvágás
• forgóasztal -45° és +45° között
• fűrészfej döntése 0–45° balra
• előre rögzített gyakori gérszögek
• lézeres vágásvezetés
• fokozatmentes vágásmélység-korlátozás
• horony készítési lehetőség
• állítható munkadarab-befogó
• 2 db oldalsó munkadarab-támasz
• eltolható ütközősínek
• forgácsfelfogó zsák
• külső porelszívás csatlakoztatási lehetősége
• szállítási fogantyú
• munkapadra rögzíthető kialakítás
• kettős elektromos szigetelés

Specifikációk

• Márka: ParkSide
• Modell: PKS 1500 C4
• Terméktípus: bütüző- és gérvágó fűrész
• Hálózati feszültség: 220–240 V~, 50 Hz
• Teljesítmény S1: 1200 W
• Teljesítmény S6 / 25%: 1500 W
• Üresjárati fordulatszám: 4900/perc
• Fűrészlap: Ø 210 × Ø 30 × 2,6 mm
• Fogszám: 48
• Max. fogszélesség: 3 mm
• Forgóasztal tartománya: -45° / 0° / +45°
• Fűrészfej dönthetősége: 0–45° balra
• Max. vágási méret 90°-nál: 120 × 60 mm
• Max. vágási méret 45°-nál: 80 × 60 mm
• Max. vágási méret kettős 45°-os gérvágásnál: 80 × 35 mm
• Lézer: 2. osztály
• Lézer hullámhossza: 650 nm
• Lézerteljesítmény: < 1 mW
• Lézer tápellátása: 2 × AAA / LR03 elem
• Védelmi osztály: II., kettős szigetelés
• Hangnyomásszint: 91,6 dB(A)
• Hangteljesítményszint: 104,6 dB(A)
• Rezgés: ≤ 2,5 m/s²
• Tömeg a használati útmutató szerint: kb. 6,44 kg
• Használat: otthoni és barkácscélú

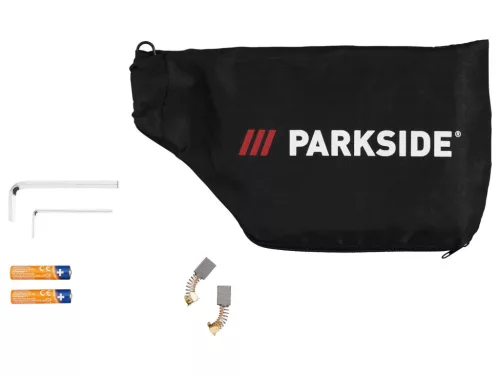

A csomag tartalma

• 1 db ParkSide PKS 1500 C4 bütüző- és gérvágó fűrész
• 1 db Ø 210 mm-es, 48 fogú keményfém fűrészlap, felszerelve
• 1 db munkadarab-befogó
• 1 db forgácsfelfogó zsák
• 2 db oldalsó munkadarab-támasz
• 1 db hátsó támasztó kengyel
• 1 db 6 mm-es imbuszkulcs
• 1 db 3 mm-es imbuszkulcs
• 2 db tartalék szénkefe
• 2 db AAA elem a lézerhez
• kezelési útmutató

Letölthető használati utasítás
